Maszyna GF6 jest ulepszoną wersją dobrze znanej przecinarki RA

Zalety GF6:

• większy zakres pracy,
• szczęki mocujące wykonane z aluminium,
• silnik pozwalający na cięcie rur z bardzo twardych materiałów,
• zredukowanie wagi maszyny o 30% dzięki nowej sylwetce korpusu,
• laserowy wskaźnik miejsca cięcia,
• nowa ergonomiczna rękojeść,
• kabel z krętlikiem i szybkozłączem.
• Maszyna GF6 może pracować z modułem automatycznego obrotu AVM.

Dane techniczne :

1. Średnica zewnętrzna rury [mm] 21,3 - 168,3
2. Grubość ścianki rury [mm] 1,5 - 15
3. Średnica wew. rury (śr. piłki 63) [mm] min. 30
4. Średnica wew. rury (śr. piłki 68) [mm] min. 25
5. Średnica wew. rury (śr. piłki 80) [mm] min. 13
6. Wbudowany elektroniczny regulator obrotów 65 - 215 obr/min
7. Moc 1.8 kW bez AVM / 1.9 kW z AVM, 200-240 V, 50/60 Hz,
8. Klasa ochrony II
9. Poziom wibracji (EN 2662, cz. 1) < 2.5m/s2
10. Poziom hałasu 79 dB (A)

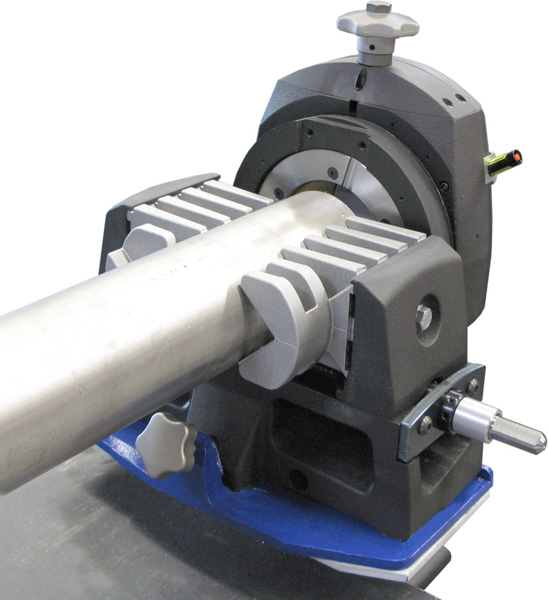

Urządzenia serii GF są orbitalnymi przecinarkami do rur i kolan. Obcinane rury mocowane są w samocentrującym, pryzmatycznym imadle, co zapobiega ich deformacji. Za pomocą łatwo obsługiwanych mechanizmów nastawiana jest szybko średnica rury oraz - w zależności od rodzaju materiału - prędkość obrotowa narzędzia. Urządzenie tnące prowadzi się ręcznie przekręcając wokół rury, a elektrycznie napędzana piłka tnie rurę lub ukosuje jej krawędź.

Jest to metoda cięcia planetarnego wprowadzona przez firmę Georg Fischer.

Cięcie orbitalne jest cięciem oszczędzającym czas i koszty:

• Cięcie prostopadłe, płaskie i bez zadziorów
• Końce rur są przygotowane do wielu technik łączenia bez konieczności dodatkowych obróbek.
• Skrawanie na zimno
• Bez przegrzania, przez co unikamy korozji międzykrystalicznej mogącej powodować pękanie materiału.
• Szybkie cięcie
• Oszczędność czasu i pieniędzy
• Ukosowanie krawędzi rur
• Końcówki rur mogą być ukosowane jednocześnie z procesem cięcia lub oddzielnie
• Części dostępne jako opcja (dodatkowe)

Maszyny GF i RA mogą być dostarczone z modułem automatycznego obrotu AVM lub ręcznego MVM.

Moduł AVM w sposób ciągły monitoruje prędkość cięcia zależnie od momentu obrotowego i ustawionych parametrów.

Moduł MVM z  przekładnią kołową i uchwytem realizuje obrót głowicy maszyny z tą samą prędkością i bez wysiłku.

Korzyści stosowania modułów AVM / MVM

• przedłużona żywotność narzędzi
• zwiększona produktywność
• płynna praca maszyny
• spełnia wszystkie wymagania bezpieczeństwa i normy EN
