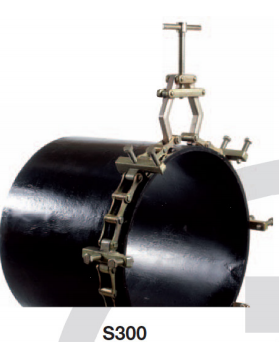

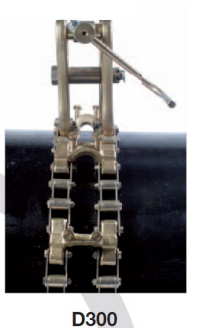

Łańcuchy ciężkie występują w dwóch typach. Typ S – jednorzędowy, oraz typ D – dwurzędowy. Oferowane są dwie odmiany w ramach obu typów. Odmiana 200 jest wyposażona w łańcuch typu ciężkiego, a odmiana 300 w łańcuch typu extra-ciężkiego. W modelach typu D występuje też różnica w dystansie między dwoma łańcuchami. Typ D200 ma rozstaw łańcuchów 110mm, a w D300 rozstaw wynosi 160mm. Pozycjonery te można kupować jako gotowe modele na każdy z wyspecyfikowanych w tabelach zakresów, oraz można też kupować je w elementach. Często spotykaną formą zamówienia jest zakup jednego wybranego modelu wraz z elementami dodatkowymi umożliwiającymi rozszerzenie jego zakresu. Poniżej załączony jest opis jak kalkulować ilość elementów dodatkowych dla danej średnicy.

Sposób samodzielnego wyznaczania długości łańcucha w pozycjonerach serii S i D:

• W cenniku podane są typy klamer. Przy każdym podana jest ilość docisków.

• Klamra zbudowana jest tak, że między dociskami są zawsze odcinki trzyogniwowe łańcuchów.

• Łańcuch na obu końcach zakończony jest segmentem dwuogniwowym do którego mocowany jest zacisk.

Przykład 1:

Model S200816

zakres 8-16" ma 7 docisków

 Aby złożyć go z elementów należy skompletować:

- 7 szt. docisków 200E

 - 6 szt. sekcji trójogniwowych 200C (pomiędzy 7 dociskami)

- 2 szt. sekcji dwuogniwowych 200D jako zakończenia

 - 1 szt. zacisk 200A

UWAGA: Dla modeli dwurzędowych typ D ilość sekcji łańcuchów należy podwoić.

Przykład 2:

 Model wyjściowy: D3001232

zakres 12-32" ma 10 docisków

Chcemy zwiększyć jego zakres do 60”.

Należy sprawdzić jaki model D300 pokrywa zakres 60”. Jest to D3001260, który posiada 18 docisków.

Aby zwiększyć zakres z D3001232 do 1260 należy dokupić:

- 8 szt. docisków 300F

- 14 (2 x 7) szt. sekcji trójogniwowych 300C

Innych elementów już nie potrzebujemy, bo zawiera je model wyjściowy (1232)
